افضل خمسة مشريع اردوينو (بسيطه وسهله التطبيق)

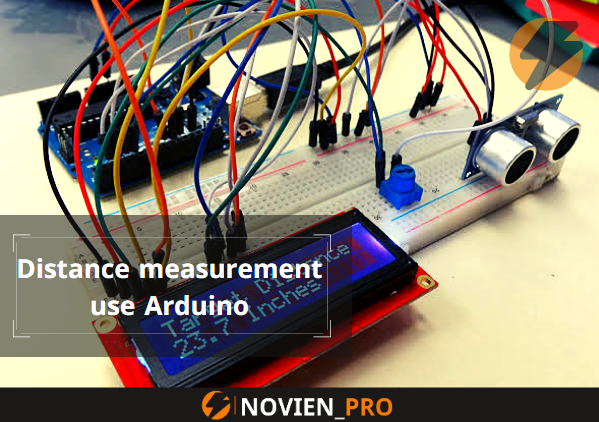

 مشروع قياس المسافه بالموجات فوق الصوتيه  المميز فى هذا المشروع البساطه وقله التوصيلات والمكونات الاكترونيه

ستتمكن من قياس ما يقارب من 2.5 سم الى 3 متر كحد اقصى للقياس لن تقوم بستخدم المسطره بل ضع الحساس عند نقطه البدايه واجعل له نقطه النهايه  سنستخدم حساس الموجات فوق الصوتيه (HC-5 SENSOR) تابع الشرح

فكره العمل

يعتمد المشروع على حساس الموجات فوق الصوتيه (HC-5 SENSOR) ويعتمد تشغيل الحساس على الموجات فوق الصوتيه

يصدر من الحساس نبضات من الموجات بتردد 40000 HZ عن طريق وحده المرسل اذا قابلت الموجات اى جسم يرتد جزئ من الموجات الى وحده المستلم

ويتم حساب المسافه بالقسمه السرعه على الزمن  لا تقلق لست انت من يقوم بحساب المسافه بل ان الحساس مبرمج على حسابه اتوماتيكى😄

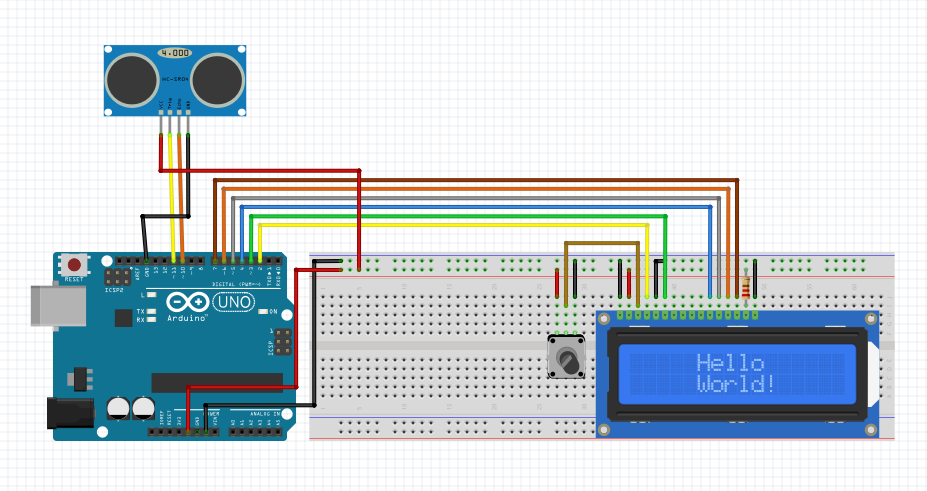

الدائره (Circuit)

ما سوف نحتاج ؟

1. اردوينو اونو (arduino uno)
2. حساس قياس المسافه بالموجات فوق الصوتيه (HC-5)
3. شاشه الكرستال السائل (LCD)
4. مقاومه 220 اوم
5. مقاومه متغيره 5 اوم

نقوم بتوصيل حساس قياس المسافه بالموجات فوق الصوتيه (HC-5)

بمنفذ 5V VCC  توصيل GND بمنفذ GND توصيل ECHO بمنفذ 10 D توصيل TRIG بمنفذ 11 D

1. LCD RS الى المنفذ 2
2. LCDاالى المنفذ 3
3. منفذ LCD D4ويتم توصيله الى   4
4. منفذ  LCD D5 ويتم توصيله الى   5
5. منفذ LCD D6 ويتم توصيله الى  6
6. منفذ LCD D7ويتم توصيله الى   7
7. منفذ  LCD R / Wويتم توصيله الى  GND
8. منفذ LCD VSS ويتم توصيله الى  GND
9. منفذ LCD VCCويتم توصيله الى  5V
10. LCD LED + ويتم توصيله الى  5V من خلال المقاوم 220 أوم
11. منفذ C ويتم توصيله الى GND

الكود (CODE)

ساترك لكم رابط تنزيل الكود سيمكنك تنزيله وفتحه بصيغه برنامج Arduino IDE وتقوم بفعه مباشرتا على الاردوينو بعد توصيل كبل USB الخاص بالاردوينو اتمنا ان تكون استفدة

يمكنك تنزيل الكود من هنا
