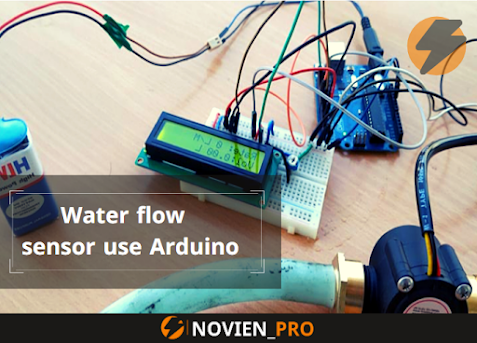

مستشعر تدفق الماء بستخدام الاردوينو سنعمل فى هذا الدرس على مستشعر تدفق الماء وربطه مع الاردوينو يعتمد عمل الحساس على تدفق السوائل بداخله ساشرح بالتفصيل
فكره العمل
تعتمد فكره عمل مستشعر تدفق الماء على مراوح تتحرك عندما يتحرك السائل بداخل مستشعر تدفق الماء فيقوم المراوح بتحريك دينمو مما يعطى نبضات او اشرات تماثليه هذى هى فكره عمل مستشعر تدفق الماء
سيتم ترجمه النبضات فى الاردوينو وعرضه على شاشه الكرستال السائل
الدائره (circuit)
سوف نحتاج
- اردوينو اونو (arduino uno)
- شاشه الكرستال السائل (LCD)
- مستشعر تدفق الماء(YF-S201 Flow Meter)
- مقاومه 220 اوم
- مقاومه متغيره بقيمه 5 اوم
سنقوم بتوصيل شاشه الكرستال السائل LCD
- LCD RS الى المنفذ 2
- LCDاالى المنفذ 3
- منفذ LCD D4ويتم توصيله الى 4
- منفذ LCD D5 ويتم توصيله الى 5
- منفذ LCD D6 ويتم توصيله الى 6
- منفذ LCD D7ويتم توصيله الى 7
- منفذ LCD R / Wويتم توصيله الى GND
- منفذ LCD VSS ويتم توصيله الى GND
- منفذ LCD VCCويتم توصيله الى 5V
- LCD LED + ويتم توصيله الى 5V من خلال المقاوم 220 أوم
- منفذ C ويتم توصيله الى GND
توصيل مستشعر تدفق الماء YF-S201 Flow Meter
توصيل منافذ الطاقه 5V بمنفذ VCC توصيل GND بمنفذ GND توصيل منفذ البينات (SGL)
الكود (code)
يمكنك تنزيل الكود من هنا ووضعه فى برنامج Arduino IDE لتقوم برفعه على الاردوينو
